JL15EDGB-3.5

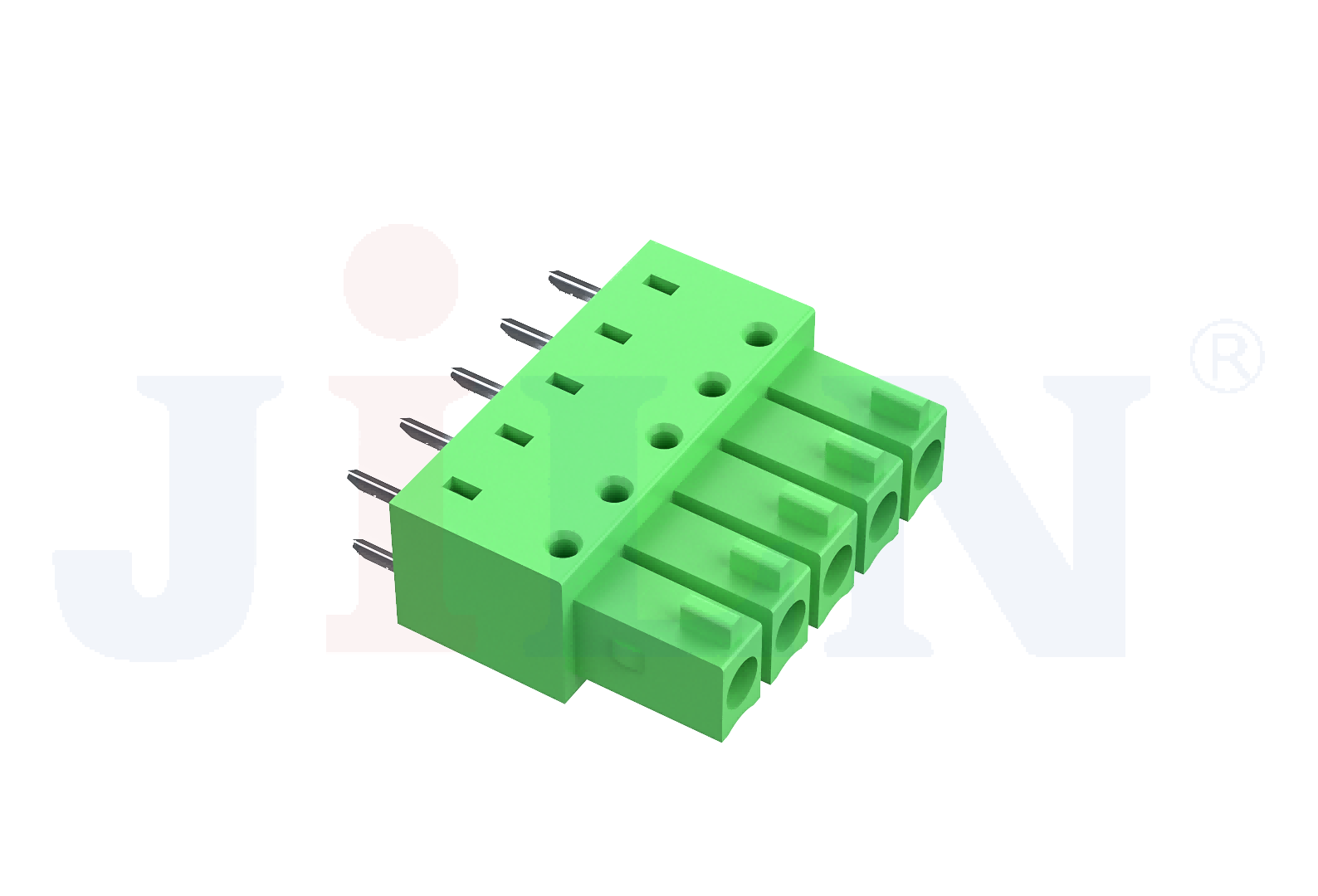

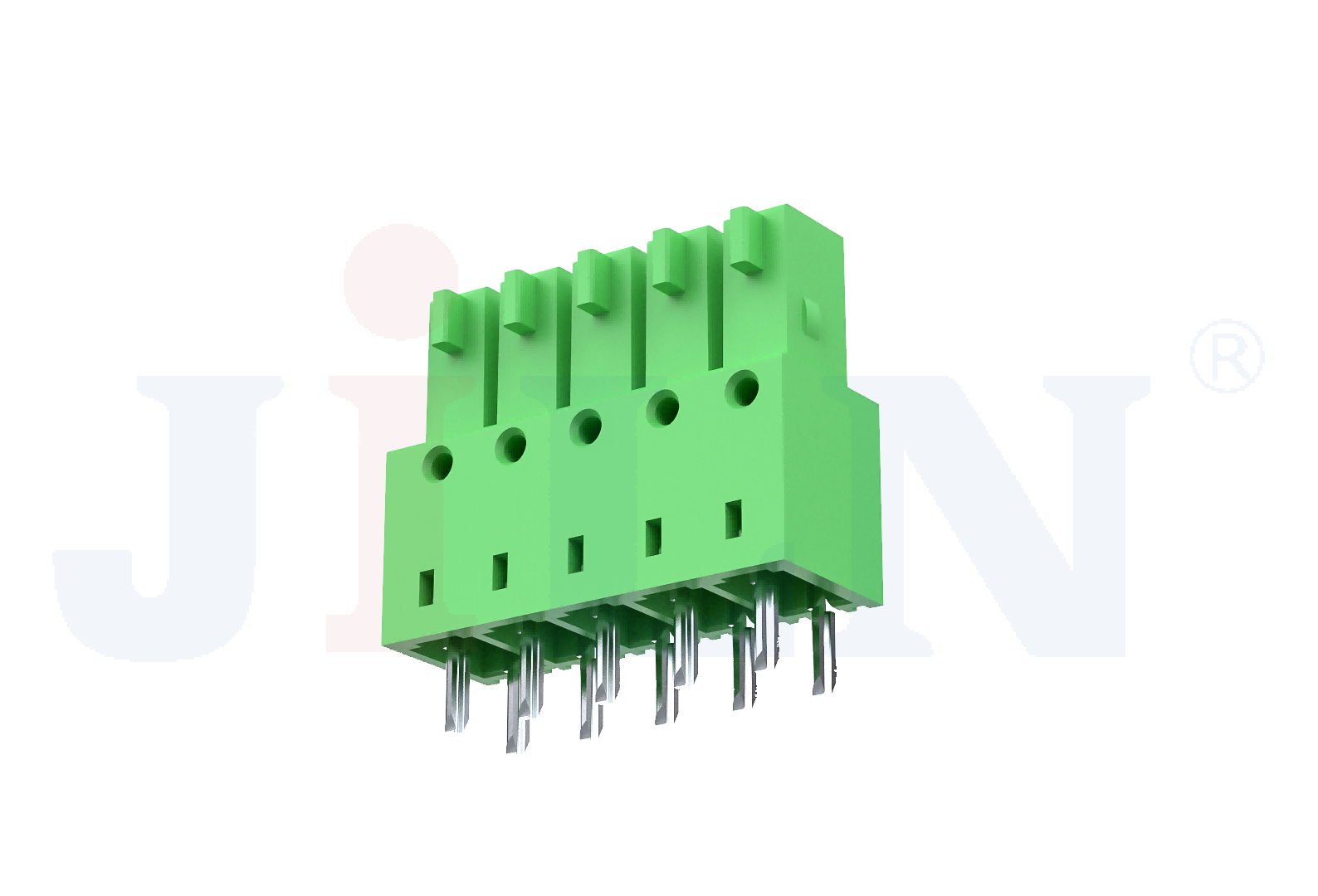

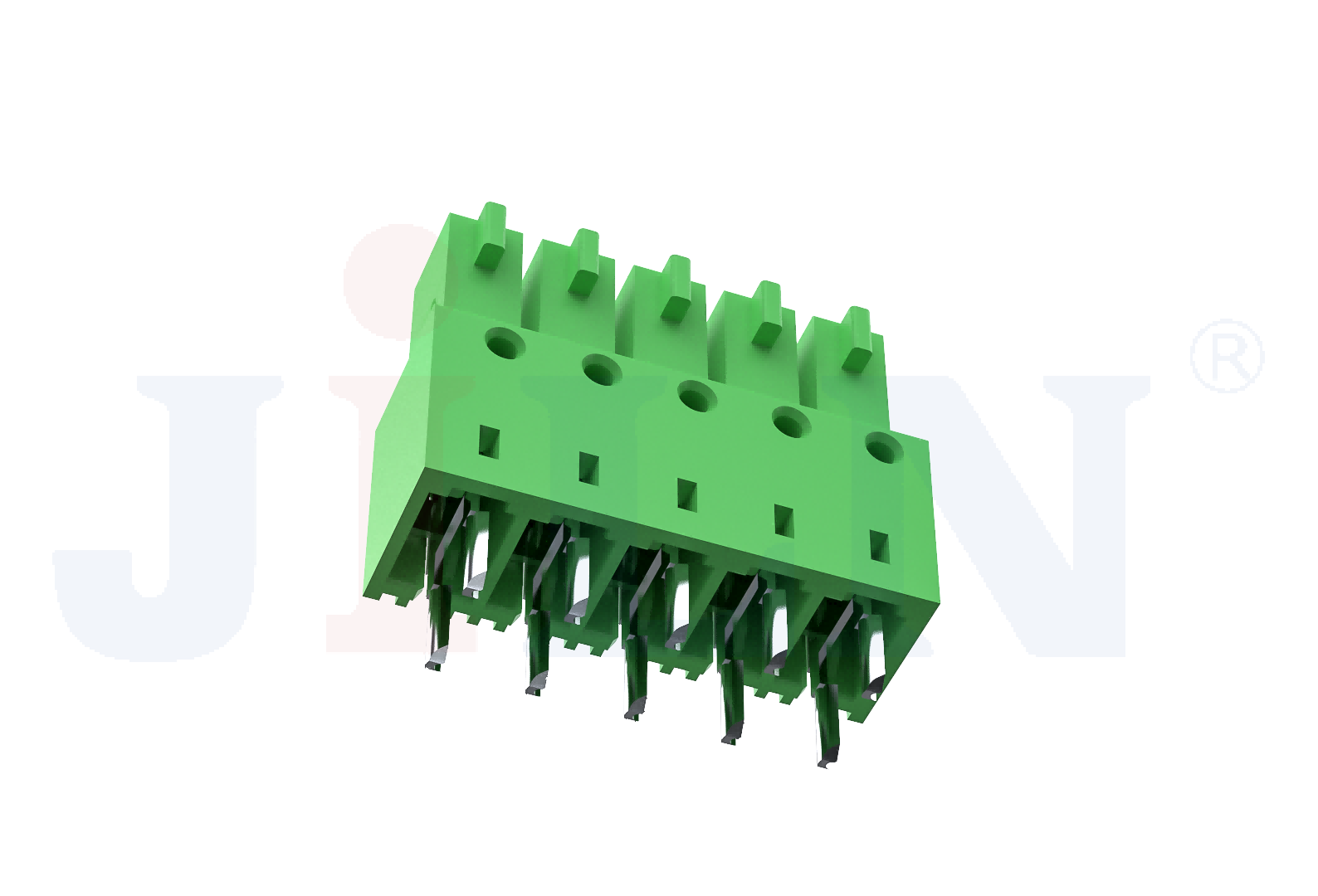

JL15EDGB-3.5,3.5mm,母座,插拔式,180°
總覽
技術數據
產品認證

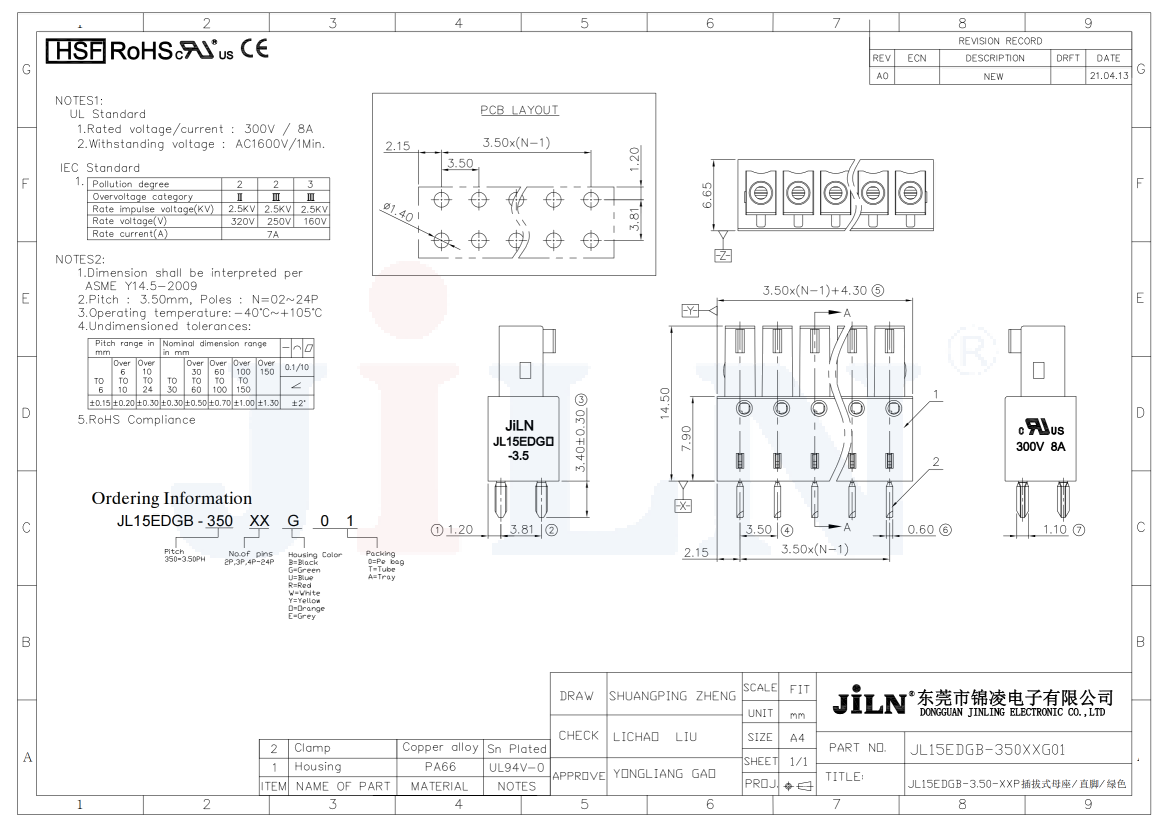

工程圖
下載
插拔式接線端子
接線端子就是用于實現電氣連接的一種配件產品，工業上劃分為連接器的范疇。 隨著工業自動化程度越來越高和工業控制要求越來越嚴格、精確，接線端子的用量逐漸上漲。隨著電子行業的發展，接線端子的使用范圍越來越多，而且種類也越來越多。用得最廣泛的除了PCB板端子外，還有五金端子，螺帽端子，彈簧端子等等。
接線端子逐漸廣泛應用到各個領域，在傳遞電信號和導電方面起到了連接作用，從而減少了工作量和生產成本的消耗，給生產和使用帶來了諸多便利，避免了許多的麻煩。從而達到簡化產品結構、節約制造成本的目的。因此針對端子檢測帶來的好處并結合市場分析，推薦適合端子檢測的儀器可以專業的檢測設備進行檢測。 常用的端子檢測設備有：工具顯微鏡和光學影像儀。
基礎參數
| 料號 | JL15EDGB-3.5 | ||
| 種類 | 插拔式接線端子 | ||
| 規格(間距) | 3.5 | mm | |
| 類別 | 母座 | ||
| 角度類型 | 180° | ||
| Pin數范圍值 | 2 | 24 | Pin數 |
工程參數
| 額定電壓 | 300 | V | |
| 額定電流 | 8 | AMP | |
| 溫度范圍 | -40 | 105 | ℃ |
| 瞬時溫度 | 250攝氏度 5s | ||
| 焊針材質 | 磷青銅，鍍錫 Phosphorusbronze，Tinplated | ||
| 塑件材質 | PA66 UL94V-0 | ||
