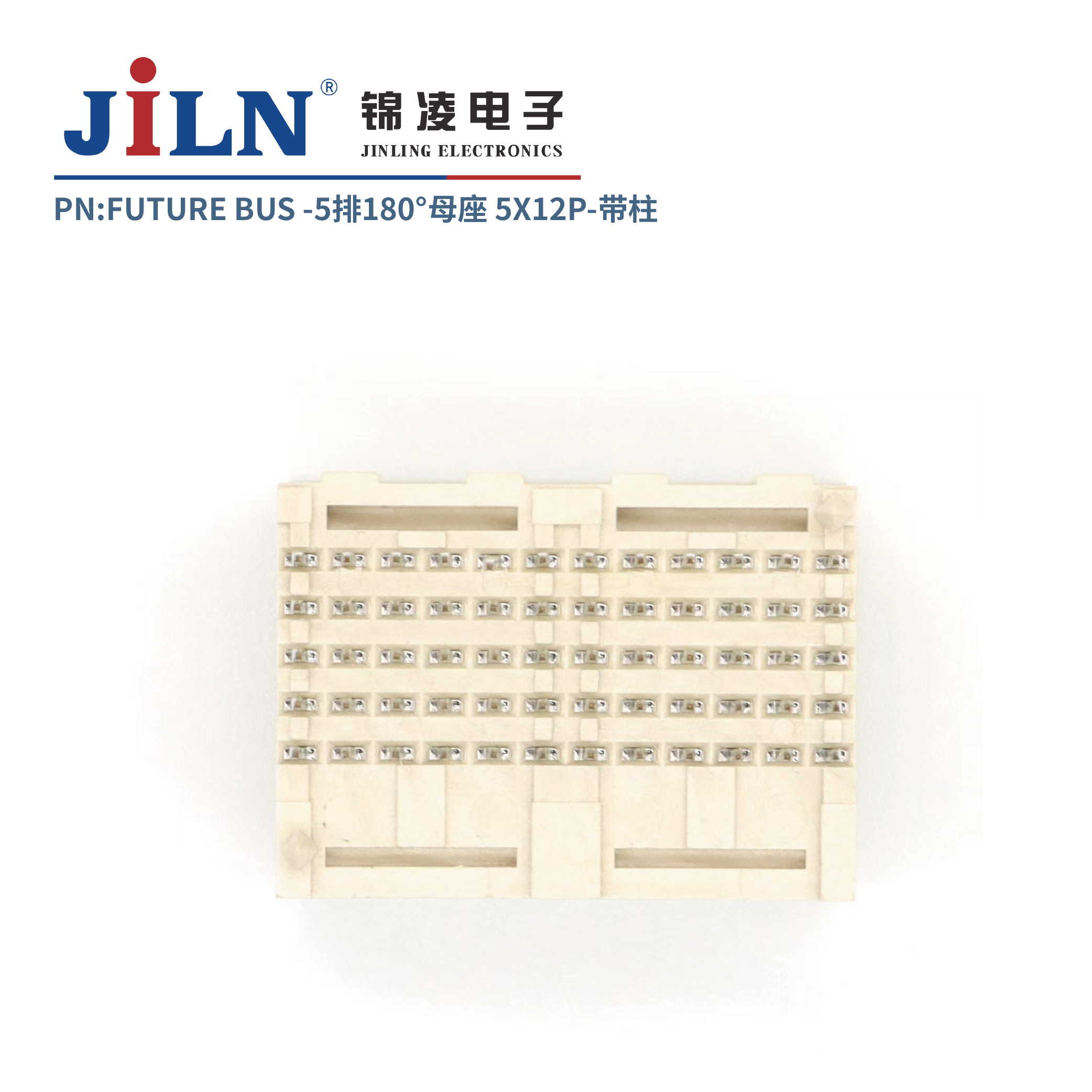

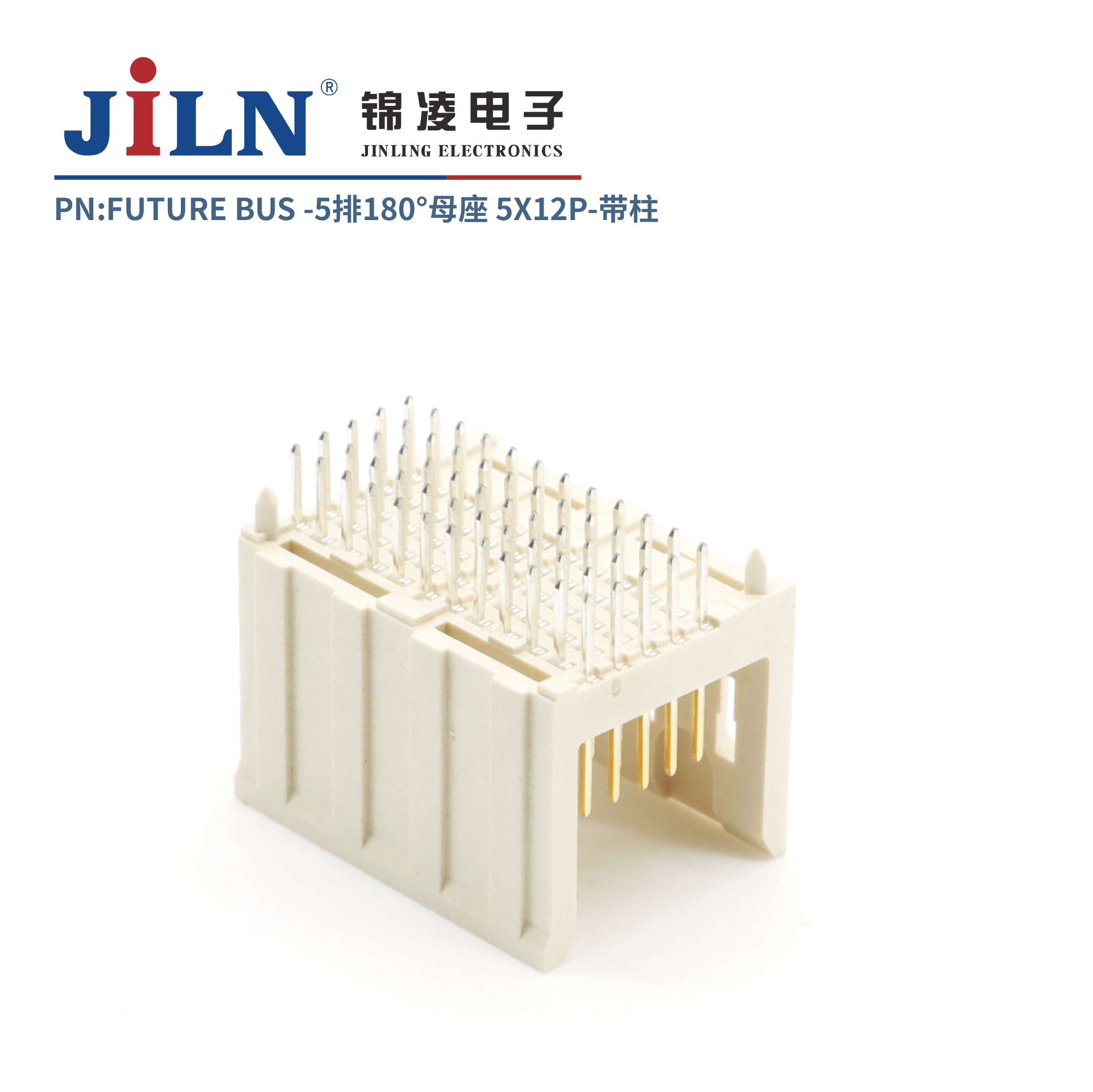

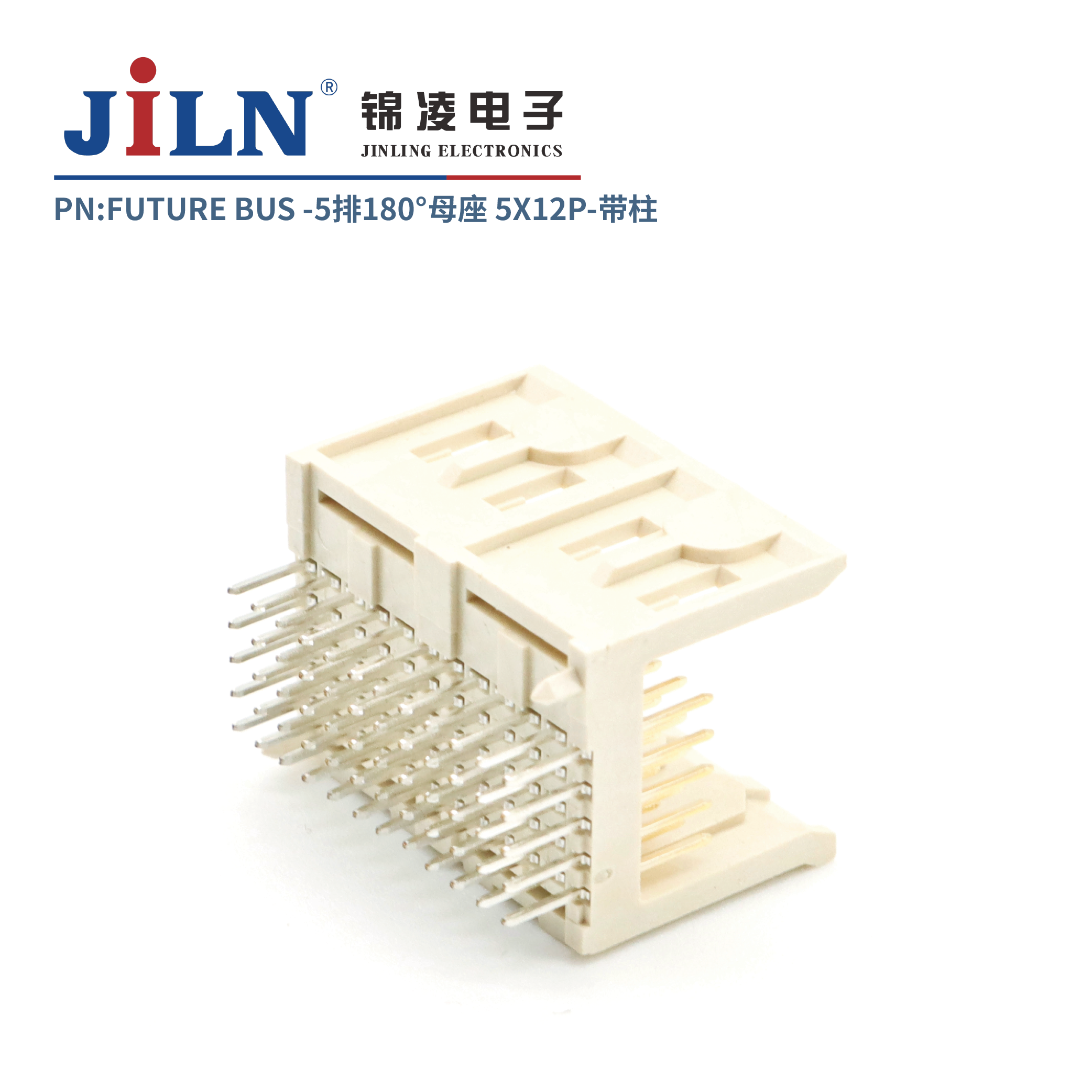

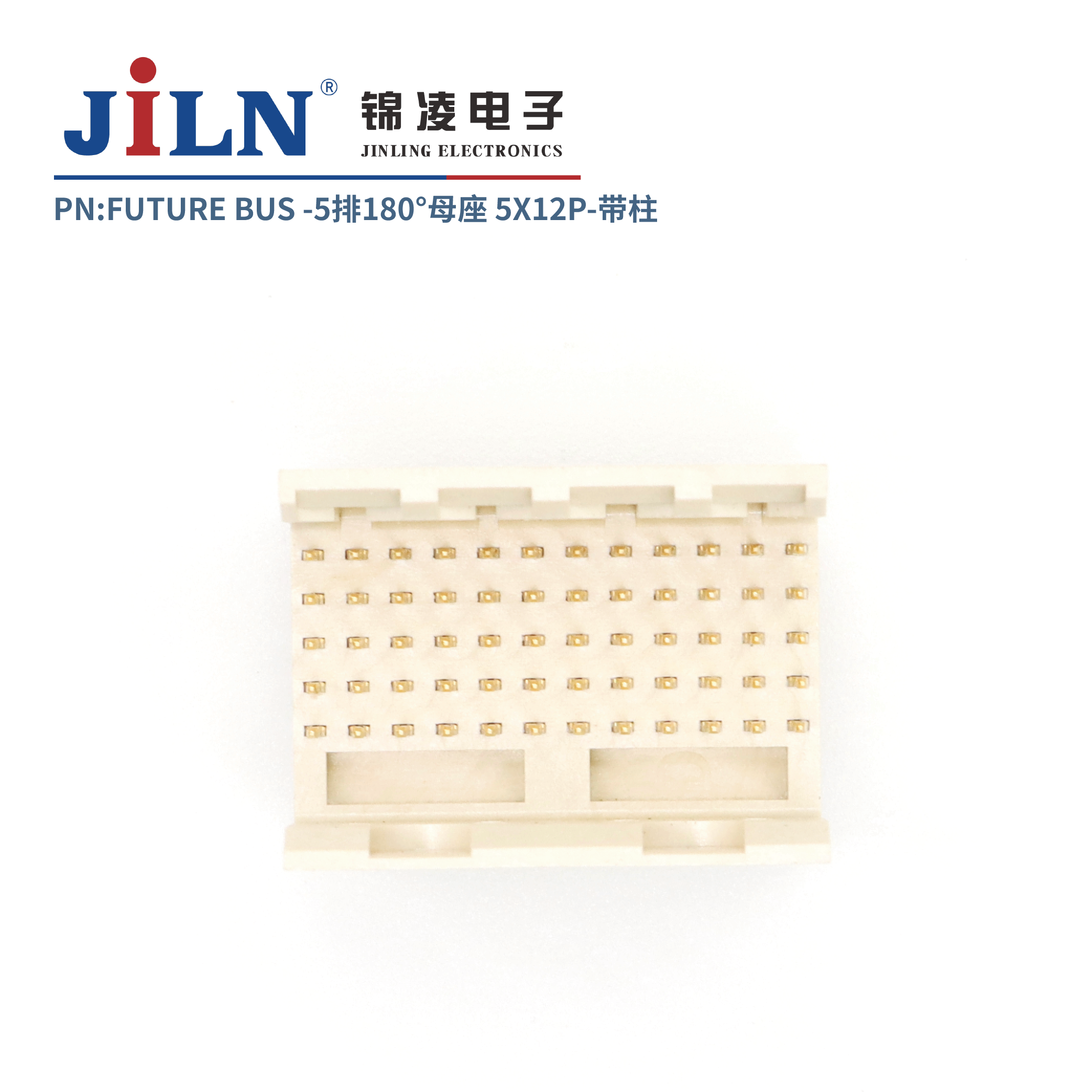

FUTURE BUS/5*12P/180°公座/帶柱
| 型號 | 3510560AMSXXNWXX |
| 系列 | FUTURE BUS |
| 位數 | 60Pin |
| 間距 | 2.0mm |
| 額定電流 | 1.0A |
| 額定電壓 | 500V AC/DC RMS |
| 安裝方式 | 180°插板 |
總覽
技術數據
產品認證

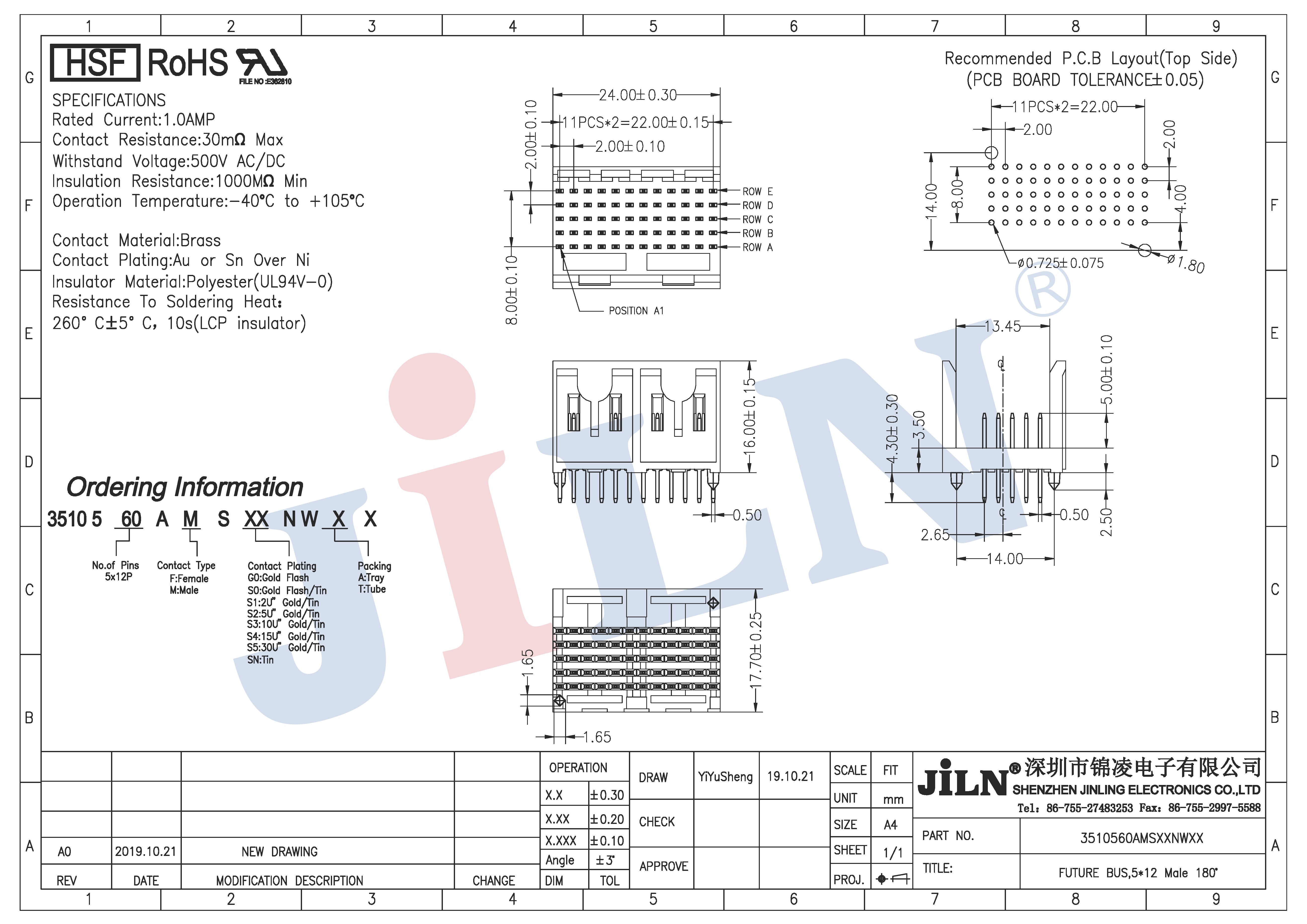

工程圖
下載
FUTURE BUS
連接器的機械性能就連接功能而言，FUTURE BUS連接器定做，插拔力是重要地機械性能。插拔力分為插入力和拔出力（拔出力亦稱分離力），兩者的要求是不同的。在有關標準中有較大插入力和較小分離力規定，這表明，從使用角度來看，FUTURE BUS連接器定做，插入力要小（從而有低插入力LIF和無插入力ZIF的結構），而分離力若太小，則會影響接觸的可靠性，FUTURE BUS連接器定做。另一個重要的機械性能是連接器的機械壽命。機械壽命實際上是一種耐久性（durability）指標，在國標GB5095中把它叫作機械操作。它是以一次插入和一次拔出為一個循環，以在規定的插拔循環后連接器能否正常完成其連接功能（如接觸電阻值）作為評判依據。連接器的插拔力和機械壽命與接觸件結構（正壓力大小）接觸部位鍍層質量（滑動摩擦系數）以及接觸件排列尺寸精度（對準度）有關。
規格參數
| 型號 | 3510560AMSXXNWXX |
| 系列 | FUTURE BUS |
| 位數 | 30Pin |
| 間距 | 2.0mm |
| 類別 | 公座 |
| 安裝方式 | 180°插板 |
材料/電氣參數
| 額定電流 | 1.0A |
| 額定電壓 | 500V AC/DC RMS |
| 耐壓 | 1000V AC 60秒 |
| 接觸電阻 | 最大30mΩ |
| 絕緣電阻 | 最小1000MΩ |
| 工作溫度 | -40℃ ~ +105℃ |
| 接觸材料 | 銅合金 |
| 主體絕緣材質 | LCP |
| 最大加工溫度 | 245℃±5℃ 5秒 |
